Сборные сухие стяжки на рынке в России представляет компания "Кнауф".
Система, образующая конструкцию сухой сборной стяжки, состоит из выравнивающего слоя сухой керамзитовой засыпки и непосредственно самой стяжки из элементов пола. Кроме того, дополнительно еще целый ряд комплектующих материалов.
технические данные сухой стяжки | на засыпке ОП 131 | пеноплекс ОП 135 |
---|---|---|
Предел прочности на сжатие, мПа (кг/см²) | 10 | ~100 |
Теплопроводность стяжки, Вт/м ° С | 0,22 | 0,41 |
Коэффициент теплоусвоения, Вт/м² ° С | не более 6,2 | не более 6,2 |
Вес 1 кв. м стяжки, кг толщина 4 сантиметра | 34 кг | 25 кг |
Индекс снижения ударного шума, дБ | 18 дБ | 22 дБ |
Увеличение индекса изоляции воздушного шума, дБ | на 2 дБ | на 4 дБ |
Монтаж / укладка напольного покрытия | через 12 часов | сразу |

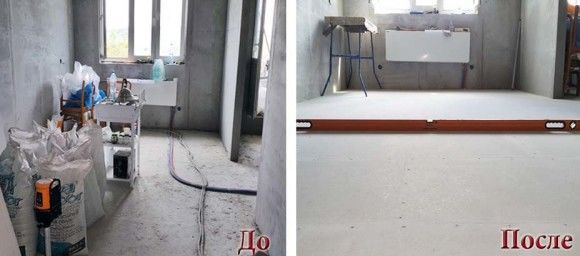

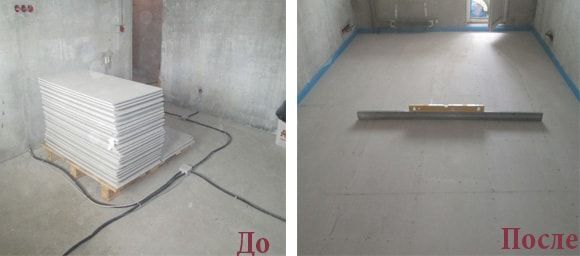

Сухая стяжка до и после монтажа:
Варианты конструкций
- для полов на монолитных железобетонных перекрытиях;
- для сплошных железобетонных плит, минимальная толщина которых составляет 140 мм, и далее в следующей последовательности - 160, 180 и 200 мм;
- для многопустотных плит из железобетона толщиной 220 мм.
В зависимости от назначения и сложности устройства сухой стяжки разделяются на следующие, названные производителем, типы:
"конструкция Альфа", предназначенная для перекрытий с ровной поверхностью;
"конструкция Бета" по слою из эффективных звуко- и теплоизоляционных пористо-губчатых (вспененного полистирола либо полиэтилена типа ) или пористо-волокнистых (например, пенополистирольных плит) материалов по перекрытию также с ровной поверхностью;
"конструкция Вега" самая распространенная для выполнения по звукоизоляционному и выравнивающему слою сухой керамзитовой засыпки;
"конструкция Гамма" - наиболее многослойная стяжка с дополнительным слоем из гипсоволокнистых листов 10 и 12,5 мм по звукоизолирующему и выравнивающему слою сухой керамзитовой засыпки, либо по слою из эффективных звуко- и теплоизоляционных пористо-губчатых (пористо-волокнистых) материалов.
В тех местах, где элементы пола примыкают к стенам, следует оставлять зазор в 8-10 мм, который затем заполняется монтажной пеной либо звукоизоляционной прокладкой. По железобетонным плитам перекрытия первых этажей нужно предусмотреть пароизоляцию, для устройства которой рекомендуется применять полиэтиленовую пленку толщиной 80 – 120 микрон.
Сухая стяжка пола монтируется из влагостойких комбинированных листов гипсоволокна: ОП135 (малоформатные) одинарные и ОП131 – двойные (элементы пола). При этом листы ОП131, помимо двойной толщины по сравнению с листами ОП135, изготовляются с выпущенными фальцами с целью сделать удобнее их стыкование. Что касается показателей прочности сухой стяжки, то она составляет 22 МПа (220кг/на кв. см).
При устройстве сухой стяжки следует обеспечить сухой или нормальный режим влажности, а температура воздуха в помещении должна быть не ниже +5 градусов Цельсия. Все необходимые сантехнические и электромонтажные работы, а также любые строительные работы, в которых задействуются так называемые "мокрые" процессы, должны быть завершены до начала монтажа стяжки. Перед началом работ следует произвести зачистку перекрытия, а также заделку стыков не только между его элементами, но и в точках примыкания к несущим и ограждающим конструкциям.
Конструкции "Альфа" и "Бета" нуждаются (по необходимости) в предварительном выравнивании под них поверхностей перекрытия. Итогом такого выравнивания должен стать вывод уровня сборного основания пола по грунту выше уровня отмостки здания, а также выше опасной зоны капиллярного подъема грунтовых вод.
Работы по выравниванию следует производить таким образом, чтобы несущее основание не было подвергнуто опасности местных и общих деформаций. Элементы стяжки до начала монтажа необходимо доставить в монтажную зону с целью их адаптации к температурно-влажностным условиям.

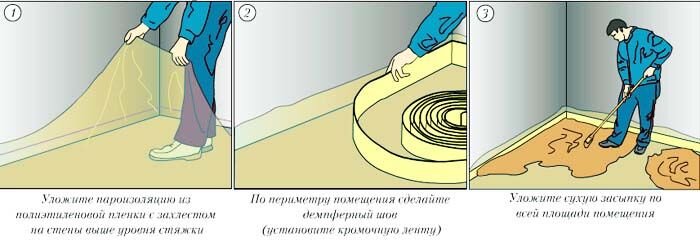

Последовательность работ по выполнению сухих стяжек:
1) Геодезические работы. Прежде всего, необходимо произвести вынос уровня верха стяжки на стены, используя для этого лазерный или водяной уровень в таком же порядке, что и при устройстве заливной стяжки. Разница состоит лишь в том, что, в отличие от заливной стяжки, для сухой стяжки удобнее делать вынос двух или трех отметок: уровня верха стяжки и уровней выравнивающих слоев.
2) Устройство выравнивающего слоя. При устройстве стяжек типа "Альфа" и "Бета" сначала следует сделать из нивелирующей смеси (либо цементно-песчаного раствора) выравнивающий слой, представляющий собой, по сути, обычную стяжку. Для сухой стяжки из ГВЛ рекомендуется применять нивелирующие смеси заводского производства, поскольку в данном случае нам необходимо только выровнять основание.
При использовании цементно-песчаного раствора толщина выравнивающего слоя должна быть не менее 30 мм, так как в противном случае он растрескается. Применение нивелирующих смесей дают возможность свести к минимуму эту толщину без риска растрескивания. При выполнении стяжек типа "Вега" и "Гамма" данный этап работ следует пропустить.
3) Устройство разделительного слоя. Существует два варианта устройства разделительного слоя (пароизоляции):
а) из полиэтиленовой пленки толщиной 80 – 120 микрон по бетонным плитам перекрытия (при этом делается внахлест соседних полотен не менее, чем на 20 сантиметров, и края пленки выводятся на стену выше уровня стяжки;
б) из парафинированной или битумной бумаги по деревянным черновым полам (внахлест при этом варианте составляет примерно 5 сантиметров и вывод на ограждающие и несущие конструкции не производится).
Для полов первых этажей, размещающихся над подпольями и техническими подвалами пароизоляционная пленка обязательна. При применении утеплителей с замкнутыми порами (к таким относятся пенополистирол) можно не устраивать сплошную пароизоляцию, а достаточно лишь выполнить проклейку стыков поверх утеплительных листов скотчем. Это связано с тем, что сухой гипс, входящий в состав используемых для стяжки гипсоволокнистых листов, "боится" воды, и пароизоляция необходима в том числе и на типовых этажах, где для всех прочих видов стяжек она не нужна. Демпфирующую и звукоизоляционную роль по отделению стяжки, а также подложки основания от ограждающих конструкций играет кромочная лента из вспененных либо пористоволокнистых материалов. Толщина ленты должна составлять 8-10 мм, а устанавливается она на разделительном слое по периметру примыкания стяжки к несущим и ограждающим конструкциям.
4) Устройство тепло- и звукоизоляционного слоя. Под утеплитель из минеральной ваты необходимо устраивать сплошную пленочную пароизоляцию, утеплители из полистирола допускается монтировать прямо на выравнивающую стяжку, при этом места их стыков нужно проклеивать скотчем. Для стяжек "Альфа" и "Бета" требуется укладка плитных утеплителей на выровненные перекрытия. Следует обязательно обеспечивать выведение строго в горизонт верхней плоскости плитных утеплителей, для чего, собственно, под них и устраивается выравнивающая растворная стяжка.
Формирование основы из керамзитовой засыпки:
Стяжки "Вега" и "Гамма" не требуют выравнивания основания, они выполняются по сухим засыпкам, поэтому для них нужна лишь пленочная пароизоляция. В качестве сухой засыпки могут использоваться: перлит, вермикулит, фракционный керамзит и другие сыпучие теплые материалы. Если вы укладываете стяжку только в одной комнате, то необходимо перед укладкой сухой засыпки загородить дверные проемы досками, чтобы не допустить затекания материала в соседние комнаты. Укладывается сухая засыпка по всей поверхности перекрытия слоем, минимальная толщина которого не должна быть меньше 20мм. Если толщина засыпки превышает 50 мм, она уплотняется (то же относится к местам примыканий). Влажность сухой засыпки не должна быть выше 1%, осадка - не более 5%.
Следующим шагом является выравнивание сухой засыпки, которое следует производить, используя два направляющих маяка и одну нивелирующую рейку. Начинать надо от противоположной дверному проему стены. Установка направляющих маяков и засыпка стяжки производится одновременно. Сначала "на глаз" засыпаем основание сухой засыпкой на высоту стяжки. Далее устанавливаем параллельно друг другу на засыпку направляющие маяки, отстоящие друг от друга на длину рабочей части нивелирующей рейки.
Маяки должны быть выставлены по уровню но, в отличие от способа, описанного для всех предыдущих стяжек, в данном случае к рабочей отметке привязывается нижняя, а не верхняя плоскость маяка. При таком способе по завершении выравнивания сухой засыпки маяки останутся на поверхности засыпки, и можно будет без труда снять их, не повредив при этом засыпку. Затем "полосами" производим выравнивание засыпки нивелирующей рейкой, перемещая ее по направляющим рейкам. Необходимо таким образом распределить захватки, чтобы последняя захватка оказалась прямо напротив входной двери, и потом было удобно в процессе выравнивания засыпки выпятиться в эту дверь.
5) Укладка листов сухой стяжки. Выполняя стяжки "Вега" по сухой засыпке из малоформатных листов ОП135, работу рекомендуется начинать от правого угла комнаты вдоль стены, в которой размещается входная дверь. К месту проведения работ необходимо провести по сухой засыпке тропинку из целых листов стяжки (можно и из обломков, размеры которых не должны быть меньше, чем 500 на 500 мм). Тропинку можно делать как целиком, так и островками.
Укладка гипсоволокнистых листов ОП135 по сухой стяжке:
Уложив первый лист стяжки, вплотную рядом с ним укладываем второй, зазор в стыках между листами стяжки при этом не должен быть больше одного миллиметра. Когда укладка первого ряда стяжки завершена, приступаем ко второму ряду, начиная с обрезки листа, оставшегося после укладки первого ряда. Дальнейшую укладку листов ГВЛВ следует вести уже с уложенной стяжки, прокладывать тропинку к месту укладки больше нет необходимости. Если с учетом геометрии комнаты стяжку удобнее укладывать не от ближнего правого угла, то монтаж стяжки следует начинать от другого угла. В принципе не так и важно, от какого угла начинать. Главное в этом вопросе не топтаться на выровненной сухой стяжке и свести к минимуму отходы ГВЛВ. После того, как вся площадь комнаты застелена, следует приступать ко 2-му слою стяжки.
Устройство стяжки из малоформатных гипсоволокнистых листов:
Второй ряд ГВЛВ должен обеспечить прикрытие стыков первого ряда, при этом делается смещение, желательно на половину листа, или минимально на 250 мм. Перед укладкой листов второго слоя на всю площадь листов нижнего слоя, а также под каждый лист верхнего слоя необходимо последовательно нанести клеевой состав. Кроме того, листы второго слоя следует протянуть саморезами (длиной 19 мм) по всей площади нижнего слоя с шагом в 300 мм. Выступающий из стыков клей снимаем шпателем.
Вкручивая саморезы, необходимо придерживаться следующих правил:
- нужно стоять на прикручиваемом листе, придавливания его к нижнему листу;
- саморезы следует прикручивать, утапливая головку на глубину примерно 1 мм;
Допустимо использование саморезов длиннее 19-ти мм, но это должно быть сделано так, чтобы исключить повреждение коммуникаций (при наличии таковых в стяжке) и таким образом, чтобы концы саморезов не приподнимали листы ГВЛВ, упираясь из-за излишней длины в перекрытие. Следует уделять особое внимание к длине саморезов, если вы производите устройство стяжки типа "Альфа", поскольку в такой стяжке особенно велик риск приподнимания сухой стяжки в следствии упирания саморезов в плиты перекрытия. Во избежание этого, саморезы следует вкручивать строго под прямым углом, так как косо вкрученный винт плохо прячет головку, а также создает в стяжке направленные на сдвиг внутренние напряжения.
Устройство стяжки из гипсоволокнистых листов (элементов пола):
Особенностью устройства стяжки по сухой засыпке типа "Вега" (из комбинированных листов ОП131) является то, что она производится в один слой, поскольку изначально имеет удвоенную толщину. Монтировать ее также удобнее начинать от правого ближнего угла, однако укладывать второй лист комбинированной стяжки, в отличие от одинарных листов ГВЛВ, надо сразу же на покрытый клеем фальц первого листа.
Затем прикрутить саморезами, прижимая лист собственным весом. Выступающие фальцы гипсоволокнистых листов сухой стяжки, примыкающей к стенам, необходимо обрезать. Устраивая сухую стяжку сразу в нескольких комнатах, проходы сквозь дверные проемы следует делать таким образом, чтобы верхний слой стяжки опирался на листы нижнего слоя одновременно по обе стороны дверных проемов.
Устройство стяжки из гипсоволокнистых листов ОП131:
Выполняя сухую стяжку по типу "Бета" (по плитным утеплителям), листы ГВЛВ необходимо укладывать поперек плит утеплителя, закрывая при этом стыки.
Поэтому нужно заранее продумать схему монтажа стяжки, расположив утеплитель соответствующим образом.
Если толщина засыпки составляет более 100 мм, либо при использовании подложки из пористо-волокнистых (пористо-губчатых) материалов, на слой сухой засыпки необходимо уложить на смонтированное основание третий, так называемый "компенсационный" слой листов ГВЛВ размером 1200х2500х10 мм с разбежкой стыков не менее 250 мм.
Порядок стоимости сухой стяжки:
калькулятор сухой стяжки тут | материалы и монтаж: | только монтаж: |
Сухая стяжка при толщине от 4 см до 7 см "Вега" | 1 100 ₽ | 300 ₽ |
Сухая стяжка при толщине от 7 см до 9 см "Вега" | 1 200 ₽ | 350 ₽ |
Сухая стяжка при толщине от 9 см до 12 см "Гамма 1" | 1 450 ₽ | 450 ₽ |
Сухая стяжка с пеностирольными плитами "Гамма 2" | 1 600 ₽ | от 500 ₽ |
Монтаж элементов пола на ровное основание "Альфа" | 750 ₽ | 300 ₽ |
