Цемент для стяжки пола

содержание страницы:
цемент для стяжки	гост
отличие портландцемент	цемент для полусухой стяжки
сфера использования	цены на цемент

При устройстве полусухой стяжки механизированным способом мы используем портландцемент м-400, М-500 Д0 в зависимости от требуемых характеристик основания и нагрузок в будущем на полы

• Добыча сырья и его приготовление.

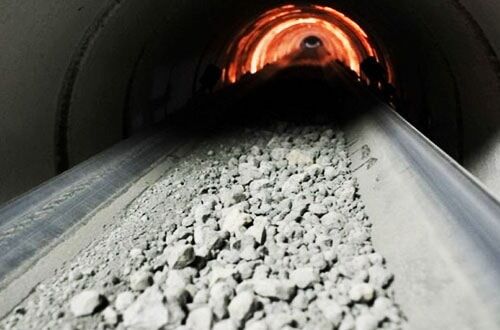

• Обжиг и получение клинкера.
• Помол до состояния порошка.
• Добавка необходимых примесей.

Портландцемент – это разновидность цемента, который представляет собой гидравлическое вяжущее вещество. Он состоит в большей степени из силиката кальция (белита и алита). Этот компонент достигает около 70-80% от общего состава. Этот вид цемента наиболее популярен во всем мире. Свое название он получил от острова, находящегося на территории Великобритании, поскольку каменные породы с Портланда имеют идентичный цвет.

В состав портландцемента входит измельченный клинкер, гипс и, при необходимости, минеральные добавки. Эти компоненты обеспечивают ему быстрый процесс затвердевания в воде и на воздухе. Клинкер получается в специальных печах, где все составляющие компоненты проходят процесс обжига и плавления.

Когда процесс обжига завершен, и клинкер полностью остыл, производят его тщательное измельчение. И далее добавляется гипс в определенном количестве, чтобы оксид серы в готовом продукте содержался в определенных пределах (1,5-3,5%).

Портландцемент может встречаться с добавками и без них. Дополнительные компоненты способны придать конечному продукту улучшенные свойства и характеристики. Согласно стандарту ГОСТам 10178 85 и 31108 2003, портландцемент подразделяется на 5 марок: 400, 500, 550, 600, 700.

• М400 — изготовление железобетона, для конструкций любого типа.
• М500 и М550 — сборные конструкции из железобетона; изделия из асбестоцемента; дорожная сфера строительства.
• М600 — изготовление железобетона для сборных конструкций, когда требуется сырье высоких марок.
• М700 — для строительства напряженных конструкций; изготовление высокопрочного бетона.

Портландцемент – определяется как один из видов цемента. В большинстве случаев его используют при производстве бетона. А он, в свою очередь, необходим в строительстве конструкций монолитного и сборного типа из железобетона, высоковольтных линий, в покрытии дорог и аэродромов.

Отличия от обычного цемента состоят во внешнем виде, свойствах и характеристиках. Так портландцемент за счет добавок может иметь более высокую степень морозоустойчивости и прочности. У остальных разновидностей цемента эти показатели немного ниже.

Портландцемент имеет высокую скорость схватывания и устойчивости к воде. Этот показатель определяется тонкостью помола цементного клинкера и минеральным составом. Высококачественный цемент имеет низкий показатель водопотребности при создании раствора. Также этот фактор обеспечивает отсутствие осадочной деформации и образования мелких трещин.

Цемент д0 и д20 — разница существенна, если речь идет о качественном строительстве долговечных сооружений. Чаще всего мастера используют портландцемент марки 500, он хорошо подходит для кладки кирпича и оштукатуривания, производства перекрытий, фундаментов и прочих конструкций из бетона.

Сфера применения цемента 500 — индивидуальное, промышленное, аграрное строительство. По пределу прочности ПЦ М500 превосходит другой популярный вид цемента М400.

Цемент маркируется подобным образом в зависимости от количества добавок в составе: д0 означает их отсутствие, д20 допускает 20% добавок.

• Состоит на 100% из цементного клинкера;
• Схватывается, твердеет и сохнет за короткий срок;
• Устойчив к низким температурам, водному воздействию;
• Прочен и долговечен;
• Эффективен при аварийных, срочных и восстановительных работах;
• Разрешен к использованию на аэродромах, мостах, ж/д путях, в железобетонных трубах и опорах ЛЭП.

• Состав — клинкер, дополненный порошковыми примесями в пропорции 80:20;
• Более выгодная цена, чем у чистого клинкера, но и несколько ниже показатели прочности, морозоустойчивости, влагонепроницаемости.
• Добавки в составе цемента могут придавать стройматериалу дополнительную пластичность, водоотталкивающие свойства или ограничиваются удешевлением стройматериала.

Сравнивая цемент д-0 и д-20, разница будет не только в количестве добавок и качестве материала, а и в экономической составляющей. Чтобы вы не переплачивали, рекомендуем выбирать для каждой строительной цели подходящий цемент.

Область применения определяется не только составом, но и маркой цемента по прочности сжатия. Чем она выше, тем надежнее сооружения и дольше их срок эксплуатации. Поэтому, выбирая, какой цемент лучше: Д0 или Д20, нужно учитывать назначение и условия использования объектов.

• М400 Д0 Он отличается высокой морозостойкостью, средними деформациями при усадке и темпами отвердевания. Применяется для изготовления сборных и монолитных конструкций в частном строительстве и сооружении промышленных объектов.
• М400 Д20 характеризуется средними деформациями при усадке, морозостойкостью и темпом твердения. Используется для производства различных конструкций из бетона.
• М500 Д0 отличается высокой морозостойкостью и прочностью. Поэтому его применяют при возведении крупных промышленных сооружений, мостовых конструкций, аэродромных покрытий и во время выполнения различных восстановительных работ.
• М500 Д20 имеет средние показатели морозостойкости и твердения. Служит в качестве сырья для отливки монолитных изделий, в частном строительстве и отделке.

ГОСТ 31108-2003 «Цементы общестроительные»:

• ЦЕМ I — портландцемент;
• ЦЕМ II — портландцемент с минеральными добавками;
• ЦЕМ III — шлакопортландцемент;
• ЦЕМ IV — пуццолановый цемент;
• ЦЕМ V — композиционный цемент.

для устройства механизированной стяжки используется именно портландцемент — качественный продукт получаемый тонким измельчением клинкера и гипса. Оптимальным решением будет ПЦ М400 или ПЦ М500. С маркировкой «Д0» — где отсутствуют минеральные добавки.

Для изготовления раствора полусухой стяжки требуется:

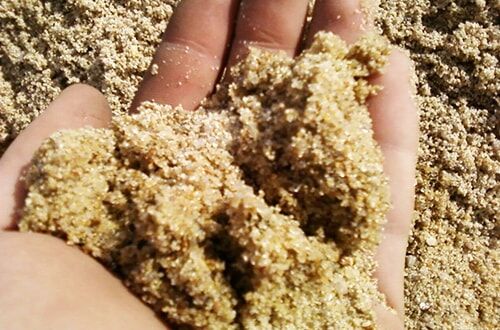

• Песок должен быть первой категории чистый, сеяный крупность фракции не более 3 мм;
• Цемент - портландцемент не ниже марки ПЦ – 400 - 500 Д0, для достижения марочной прочности полусухого раствора М-150; М-200; М-200+;
• Фиброволокно армирующее полипропиленовое, обязательно сертифицированное (12-18мм);
• Металлическая сварная сетка;
• Пластификатор.

Первоначально перемешиваются между собой цемент и песок в пропорции от 1/4,5 до 1/6 (в зависимости от требования по марочной прочности), после чего в сухую смесь порциями добавляется вода с фиброволокном.

Соотношение воды и цемента для полусухой стяжки пола должно быть в пределах 0.34 – 0.45, что составляет 17-25 литров воды на одну загрузку стандартного бункера оборудования Putzmeister, Brikmann Estrich Boy, BMS Worker. Водоцементное соотношение 0.45 используется в помещениях, где уложены или устроены на полах какие либо инженерные сети и коммуникации, например как теплые полы или разводка электрических кабелей, с целью обеспечить раствору большую подвижность. Полусухая стяжка с более сухой смесью 0.34 применяют в помещениях, где нет или совсем отсутствуют коммуникации.

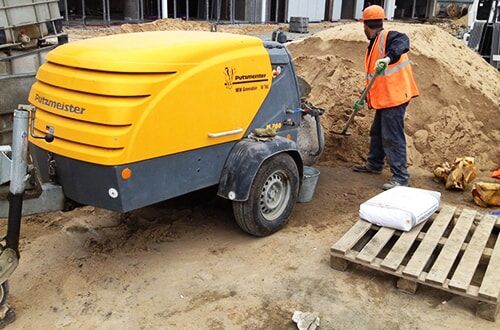

Загрузка компонентов для полусухой стяжки в виде песка, цемента и воды производиться обычно в два приема. Сначала мы загружаем в смесительный бак пневмонагнетателя ½ часть песка, это примерно 75кг., высыпаем цемент 50кг., это один стандартный мешок цемента. Заливаем 10-12 литров воды в бункер, добавляем фиброволокно и даем время компонентам перемешаться.

Далее необходимо засыпать в приемный бункер пневмонагнетателя вторую часть песка в 100 кг, залить окончательное количество воды 8-13 литров и добавить фибру. Раствор тщательно перемешивается в течение 3–5 мин и подается по шлангам на место производства работ. Возможна подача смеси на высоту до 70 м и расстояние до 120 м.

Для определения готовности раствора необходимо сжать небольшое количество смеси в руке, если в процессе сжатия образовалось незначительное количество влаги, но при этом получился прочный комок , значит раствор приготовлен правильно и готов для устройства стяжки.
